Tiemme

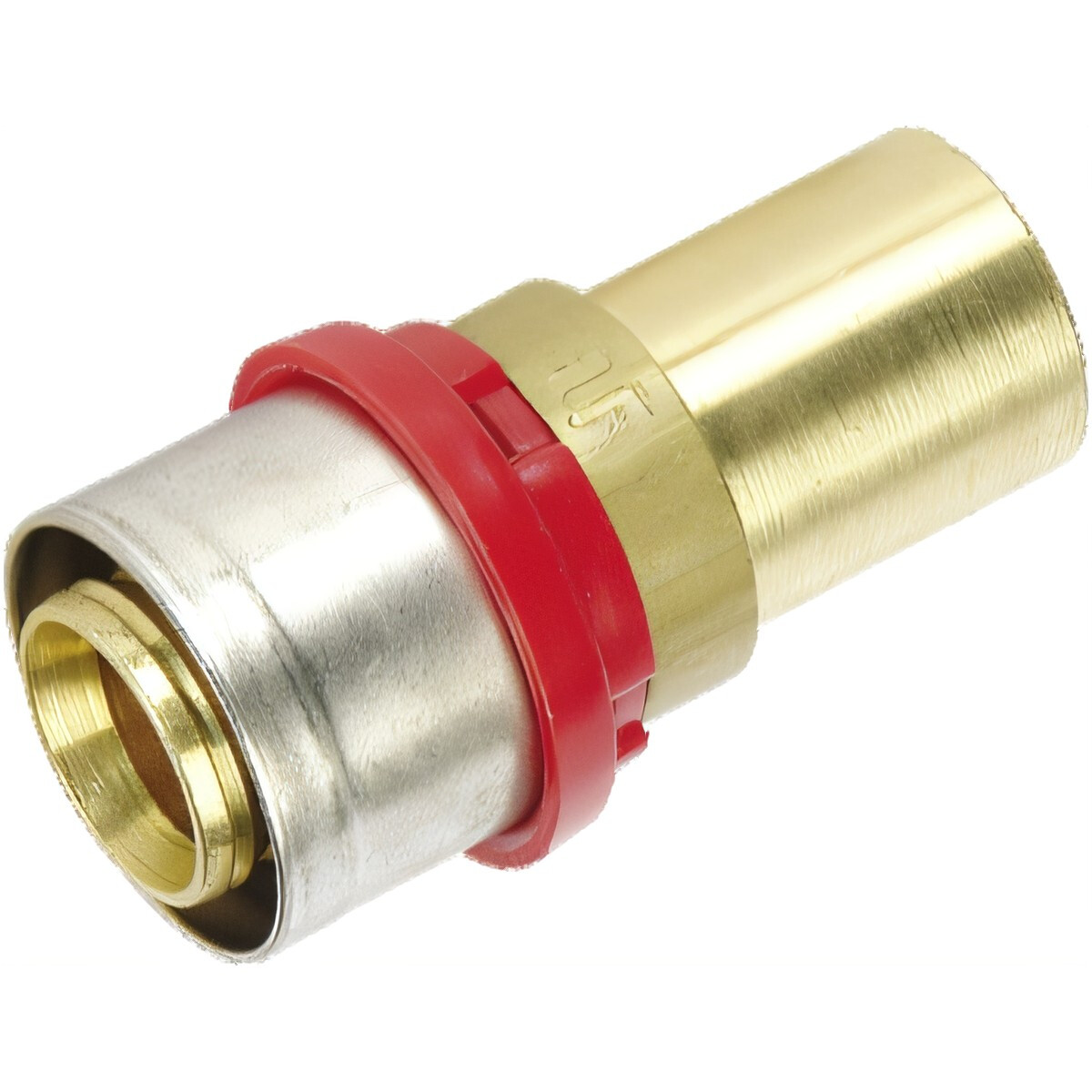

1651CY Kupplung auf Kupferrohr 15 - 16x2

  • Art.Nr.: 1004.0501
  • GTIN: 8027830193124
  • HAN: 1650317
23,36 €
pro Stk
inkl. 20% USt. zzgl. Versand
Größe
Stk
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Warenkorbmatrix

Artikel
Größe
Menge
Preis
1651CY Kupplung auf Kupferrohr 15 - 16x2
1651CY Kupplung auf Kupferrohr 15 - 16x2
Art.Nr.: 1004.0501
HAN: 1650317
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Größe
15 - 16x2
23,36 €
1651CY Kupplung auf Kupferrohr 15 - 20x2
1651CY Kupplung auf Kupferrohr 15 - 20x2
Art.Nr.: 1004.0502
HAN: 1650334
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Größe
15 - 20x2
23,36 €
1651CY Kupplung auf Kupferrohr 22 - 20x2
1651CY Kupplung auf Kupferrohr 22 - 20x2
Art.Nr.: 1004.0503
HAN: 1650313
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Größe
22 - 20x2
26,64 €
1651CY Kupplung auf Kupferrohr 22 - 26x3
1651CY Kupplung auf Kupferrohr 22 - 26x3
Art.Nr.: 1004.0504
HAN: 1650340
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Größe
22 - 26x3
21,54 €
1651CY Kupplung auf Kupferrohr 28 - 26x3
1651CY Kupplung auf Kupferrohr 28 - 26x3
Art.Nr.: 1004.0505
HAN: 1650345
  • Sofort verfügbar
  • Lieferung 9. – 12. Oktober
Größe
28 - 26x3
37,52 €

SANITEC · Pressfittinge für Mehrschichtverbundrohre AL-COBRAPEX

COBRAPRESS — Serie 1650 / 1650CT / 1650SN / 1650CTSN

Die COBRAPRESS Pressfittinge verbinden Mehrschichtverbundrohre AL-COBRAPEX dauerhaft und lösungsfrei durch mechanische Verformung der Edelstahl-Außenhülse. Die irreversible Verbindung ist für Unter-Putz- und Unter-Flur-Verlegung zugelassen. Der integrierte PA-Polymerring übernimmt gleichzeitig dielektrische Trennung, visuelle Einsteckkontrolle (4 Sichtfenster) und korrekte Positionierung in der Presszange.

Irreversible Pressverbindung Unter Putz / Unter Flur Dielektrischer PA-Ring 4 Sichtfenster 6 Zangenprofile Ø 14–90 mm DVGW-zertifiziert

Serienübersicht

Serie Ausführung Ø-Bereich
1650CT Kompakt · Messing CW617N
F/M ISO 228 · M ISO 7/1 (R) 		Ø 16–32 mm
1650 Standard · Messing CW617N
F ISO 7/1 (Rp) · M ISO 7/1 (R) 		Ø 14–90 mm
1650CTSN Kompakt / verzinnt · CW617N
F/M ISO 228 · M ISO 7/1 (R) 		Ø 16–32 mm
1650SN Standard / verzinnt · CW617N
F ISO 7/1 (Rp) · M ISO 7/1 (R) 		Ø 14–63 mm

Alle Serien: O-Ring EPDM · Visierring PA · Klemmbüchse Edelstahl AISI 304

Technische Daten

Max. Betriebstemperatur +95 °C
Min. Betriebstemperatur −20 °C (Flüssigkeit muss flüssig bleiben)
Max. Betriebsdruck 10 bar
Flüssigkeitskompatibilität Trinkwasser · Glykollösung max. 30 % · nicht korrosive Flüssigkeiten
Zangenprofile TH Tiemme · TH · U · H · B · RF
Verlegung Unter Putz / Unter Flur zulässig

Vorteile

Doppelte Dichtung mit Anti-Rutsch-Profil

Dauerhaft dichte Verbindung durch zwei O-Ringe und formschlüssiges Klemmprofil — kein Lösen unter Betriebsdruck oder Temperaturschwankungen.

Visuelle Einsteckkontrolle (4 Sichtfenster)

Kunststoffringmutter mit 4 Fenstern — korrekter Rohrsitz sofort visuell prüfbar, kein Blindmontieren auf der Baustelle.

Dielektrischer PA-Ring

Verhindert galvanische Korrosion zwischen der Aluminium-Innenschicht des Rohres und dem Messingkörper des Fittings.

6 kompatible Zangenprofile

TH Tiemme, TH, U, H, B, RF — maximale Werkzeugflexibilität auf der Baustelle, kompatibel mit allen gängigen Pressmaschinen.

Klemmbüchse Edelstahl AISI 304

Hohe Korrosionsbeständigkeit und konstanter Klemmdruck bei allen Verbindungen — dauerhaft zuverlässig auch bei Unterputzverlegung.

Breites Sortiment · vier Serien

Kompakt / Standard / verzinnt (SN) — Ø 14 bis 90 mm, verfügbar als Geradstueck, T-Stück, Bogen und mit Gewindeanschluss.

Multi-Zangen Kompatibilität

Profil Ø 14 Ø 16 Ø 18 Ø 20 Ø 25 Ø 26 Ø 32 Ø 40 Ø 50 Ø 63 Ø 75 Ø 90
TH —
U — — — — —
H — — — — —
B — — — — — —
RF — — — — — — — —

Anwendungsgebiete

Sanitär

Trinkwasser kalt/warm

Heizung

Heizkörper & Fußbodenheizung

Kühlung

Klima- & Kühlanlagen

Gewerbe & Industrie

Wohn-, Gewerbe- & Landwirtschaft

Betriebsbereich: −20 °C / +95 °C · max. 10 bar · Glykollösung bis max. 30 % zulässig

Montageanweisung

1

Rohr schneiden

Rechtwinklig zur Achse schneiden — keine Stichsägen oder Scheibenräder. Empfohlen: Art. 1495 (bis Ø 32 mm) / Art. 1683 (ab Ø 32 mm).

2

Kalibrieren & Entgraten

Rohrform wiederherstellen, Grat vollständig entfernen — Gratreste beschädigen O-Ringe. Kalibrator im Uhrzeigersinn drehen. Empfohlen: Art. 1498SET.

3

Rohr einstecken

Rohr bis zum Anschlag einführen — Sitz durch alle 4 Sichtfenster kontrollieren. Gleitmittel: lebensmittelechtes Silikonöl oder Wasser.

4

Verpressen

Ringmutter/Büchse auf korrektem Sitz prüfen. Fitting korrekt in Presszange positionieren — nur nicht übermäßig abgenutzte Backen verwenden. Zange vollständig schließen.

Zulassungen & Normen

DVGW ACS (Frankreich) NF QB (Italien) TÜV Rheinland EAC RINA ISO 7/1 (EN 10226)
Hinweis: Direkten Kontakt der Fittings mit Betonverguss vermeiden — angemessen schützen. Mehrschichtverbundrohr nicht direkt mit Kesseln oder Wärmequellen verbinden — mindestens 1 m Metallrohr vorschalten. Übermäßige Verwendung von Dichtmitteln (Hanf, PTFE-Band) kann zu Spannungsrissen im Fitting führen.

* Irrtümer vorbehalten. Alle Angaben gemäß Herstellerdatenblatt 1650.W_Rev.R_04/2024 — Tiemme Raccorderie S.p.A.

Produkteigenschaft Wert
Versandgewicht: 0,04 kg
Artikelgewicht: 0,04 kg
