General Fittings

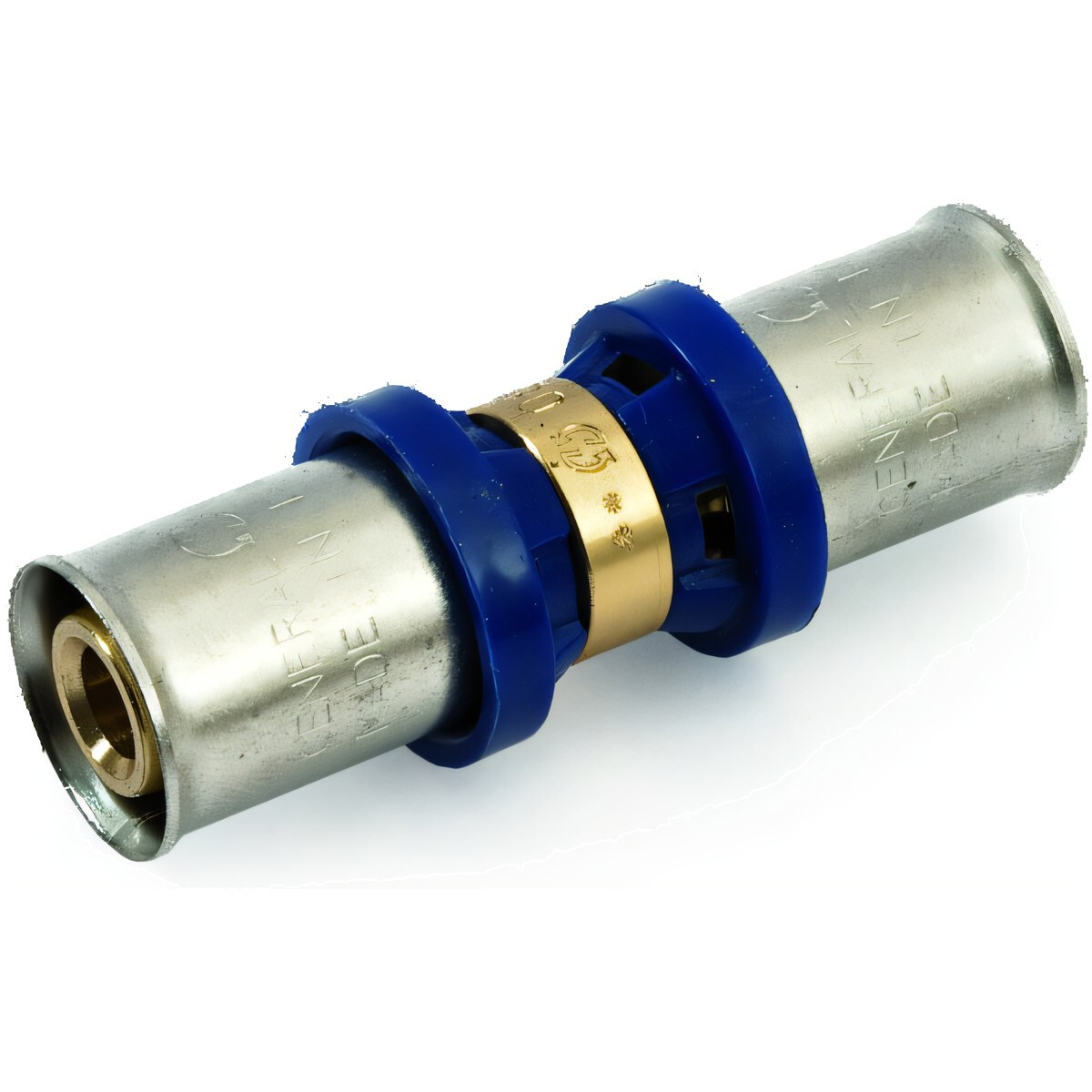

5T00.00 Kupplung 20x2

  • Art.Nr.: 1001.0102
  • GTIN: 8058268092772
  • HAN: 5T0000H202000T
13,44 €
pro Stk
inkl. 20% USt. zzgl. Versand
Größe
Stk
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Warenkorbmatrix

Artikel
Größe
Menge
Preis
5T00.00 Kupplung 16x2
5T00.00 Kupplung 16x2
Art.Nr.: 1001.0101
HAN: 5T0000H162000T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
16x2
10,73 €
5T00.00 Kupplung 20x2
5T00.00 Kupplung 20x2
Art.Nr.: 1001.0102
HAN: 5T0000H202000T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
20x2
13,44 €
5T00.00 Kupplung 26x3
5T00.00 Kupplung 26x3
Art.Nr.: 1001.0103
HAN: 5T0000H263000T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
26x3
18,43 €
5T00.00 Kupplung 32x3
5T00.00 Kupplung 32x3
Art.Nr.: 1001.0104
HAN: 5T0000H323000T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
32x3
27,31 €
5T00.00 Kupplung 40x3.5
5T00.00 Kupplung 40x3.5
Art.Nr.: 1001.0105
HAN: 5T0000H403500T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
40x3.5
48,72 €
5T00.00 Kupplung 50x4
5T00.00 Kupplung 50x4
Art.Nr.: 1001.0106
HAN: 5T0000H504000T
  • Sofort verfügbar
  • Lieferung 20. – 21. Oktober
Größe
50x4
94,50 €
5T00.00 Kupplung 63x4.5
5T00.00 Kupplung 63x4.5
Art.Nr.: 1001.0107
HAN: 5T0000H634500T
  • Knapper Lagerbestand
  • Lieferung 20. – 21. Oktober
Größe
63x4.5
177,04 €

SANITEC · Pressfittinge für Mehrschichtverbundrohre

SAFE_PRESS

Die SAFE_PRESS Pressfittinge aus Messing CW617N mit Edelstahlhülse AISI 304 decken Sanitär-, Heizungs- und ölfreie Druckluftinstallation mit einem einzigen System ab. Die integrierte Leak Before Press (LBP)-Funktion macht unverpresste Verbindungen sofort durch Leckage erkennbar — maximale Sicherheit bereits vor der Inbetriebnahme.

Leak Before Press (LBP) DVGW · ÖVGW Messing CW617N Edelstahl AISI 304 Trinkwasser (UBA) Unter Putz zulässig
SAFE_PRESS

Vorteile

Leak Before Press (LBP)

Unverpresste Verbindungen bleiben undicht und sind sofort erkennbar — verhindert verdeckte Schäden nach der Inbetriebnahme.

Dielektrischer Ring · 4 Sichtfenster

Verhindert galvanische Korrosion zwischen Aluminium und Messing. Die vier Fenster ermöglichen die visuelle Einsteckkontrolle direkt auf der Baustelle.

Doppelter EPDM O-Ring

Zwei O-Ringe sichern dauerhaft zuverlässige Abdichtung — auch bei Druckschwankungen, Temperaturwechseln und langen Standzeiten.

Klemmbüchse Edelstahl AISI 304

Hochkorrosionsbeständige Außenhülse — für dauerhaft sichere Verbindungen auch bei Unterputz- und Unterflurverlegung.

Konisches Gewinde R (UNI EN 10226-1)

Normgerechter Gewindeanschluss für universelle Kompatibilität mit allen gängigen Armaturen, Verteilern und Fittingen.

Volle Rückverfolgbarkeit

Datumscode auf jedem Fitting ermöglicht lückenlose Chargen- und Produktionsverfolgung — wichtig für Qualitätssicherung und Gewährleistung.

Anwendungsbereich & Betriebswerte

Anwendung Min. Temp. Max. Temp. Max. Druck
Trinkwasser
−20 °C +120 °C 10 bar
Warmwasser
−20 °C +120 °C 10 bar
Kühlung
−20 °C +120 °C 10 bar
Heizkörper
−20 °C +120 °C 10 bar
Fußbodenheizung
−20 °C +120 °C 10 bar
Bewässerung
−20 °C +120 °C 10 bar
Druckluft (ölfrei)
−20 °C +120 °C 10 bar

* Betriebstemperatur: −20 °C / +95 °C dauerhaft. −20 °C nur mit Frostschutzmittel (Glykol max. 30 %).

Technische Daten

Gehäusematerial Messing CW617N
Klemmbüchse Edelstahl AISI 304
Dicht-O-Ring EPDM (doppelt)
Visierring Polyamid (PA), dielektrisch
Gewindeanschluss R konisch — UNI EN 10226-1
Zangenprofile TH · H · U
Verlegung Unter Putz / Unter Flur zulässig

Presskonturen

Ø Dimension TH H U
16 × 2,0
20 × 2,0
26 × 3,0
32 × 3,0
40 × 3,5
50 × 4,0
63 × 4,5

Zulassungen & Normen

DVGW

Systemzulassung Deutschland — geprüftes Rohrleitungssystem für Gas und Wasser.

ÖVGW

Systemzulassung Österreich — anerkanntes Qualitätszeichen für Gas- und Wasserinstallation.

UBA-Positivliste

Trinkwasserkonform — alle verwendeten Materialien entsprechen den Anforderungen des Umweltbundesamts.

UNI EN 10226-1

Konisches Gewinde R zertifiziert — normgerechter Anschluss für universelle Kompatibilität.

Montageanweisung

1

Rohr schneiden

Rechtwinklig zur Rohrachse schneiden — keine Stichsägen oder Schleifscheiben. Empfohlen: Art. 1495 (bis Ø 32 mm) / Art. 1683 (ab Ø 32 mm).

2

Kalibrieren & Entgraten

Rohrform wiederherstellen und Grat vollständig entfernen — Gratreste beschädigen die O-Ringe. Werkzeug im Uhrzeigersinn eindrehen. Empfohlen: Art. 1498SET.

3

Rohr einstecken

Rohr bis zum Anschlag einführen. Sitz durch alle 4 Sichtfenster kontrollieren. Gleitmittel: lebensmittelechtes Silikonöl oder Wasser.

4

Verpressen

Ringmutter und Büchse auf korrektem Sitz prüfen. Fitting in Presszange positionieren. Nur nicht abgenutzte Backen verwenden. Zange vollständig schließen.

Hinweis: Bei Unterputzverlegung Metallteile angemessen schützen. Direktes Verbinden des Rohres mit Kesseln oder Wärmequellen ist nicht zulässig — mindestens 1 m Metallrohr vorschalten. Übermäßiger Einsatz von Dichtmitteln (Hanf, PTFE) kann zu Spannungsrissen im Fitting führen.

* Irrtümer vorbehalten. Alle Angaben gemäß Herstellerdatenblatt.

Produkteigenschaft Wert
Versandgewicht: 0,08 kg
Artikelgewicht: 0,08 kg
