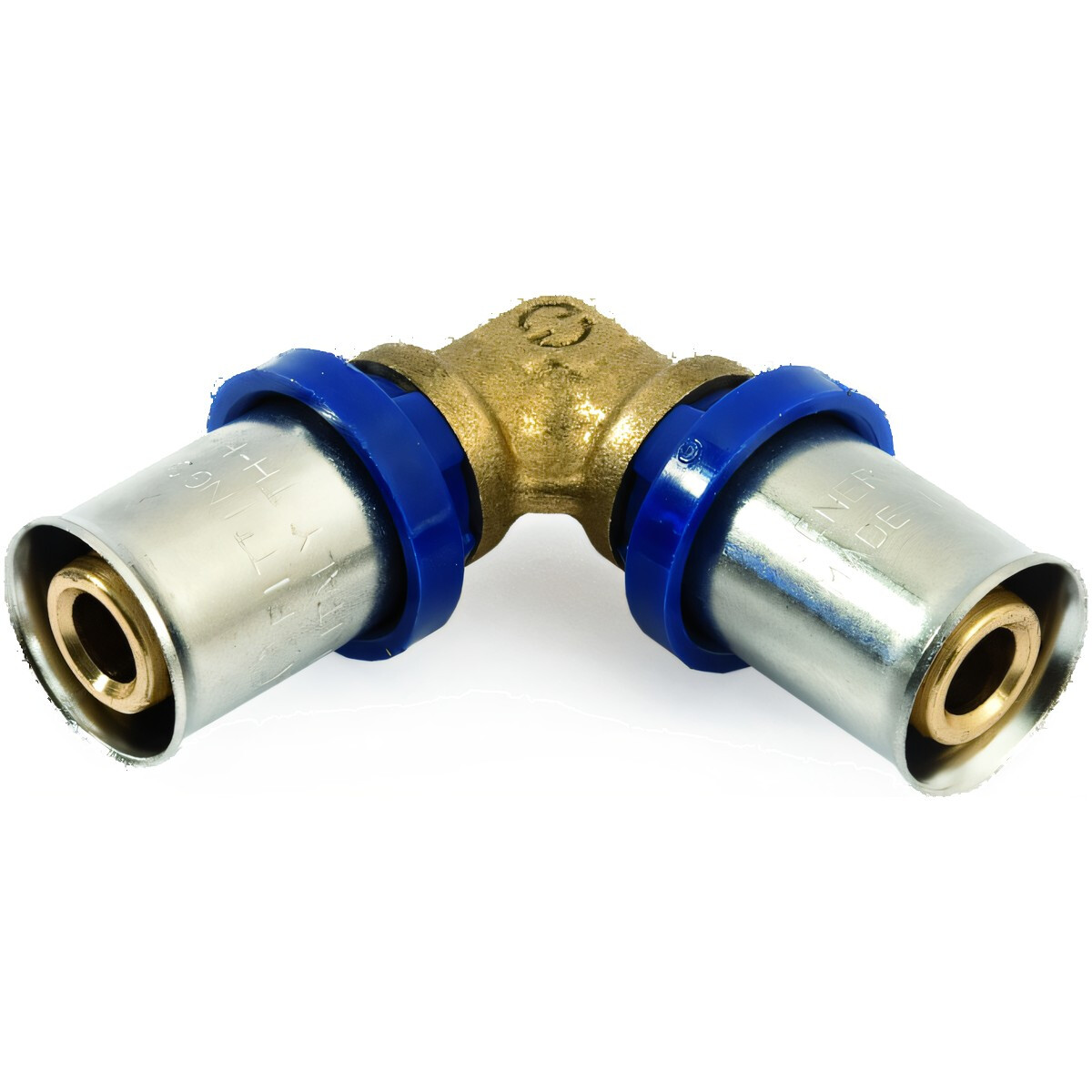

5T00.20 Winkelkupplung 90°

Art.Nr.: 1001.1300

11,64 €

pro Stk

inkl. 20% USt. zzgl.

Größe

Warenkorbmatrix

Artikel

Größe

Menge

Preis

5T00.20 Winkelkupplung 90° 16x2

Art.Nr.: 1001.1301

HAN: 5T0020H162000T

Sofort verfügbar
Lieferung 5. – 6. Oktober

Größe

16x2

11,64 €

5T00.20 Winkelkupplung 90° 20x2

Art.Nr.: 1001.1302

HAN: 5T0020H202000T

Lieferung 20. – 21. Oktober

Größe

20x2

14,01 €

5T00.20 Winkelkupplung 90° 26x3

Art.Nr.: 1001.1303

HAN: 5T0020H263000T

Lieferung 10. – 11. November

Größe

26x3

21,92 €

5T00.20 Winkelkupplung 90° 32x3

Art.Nr.: 1001.1304

HAN: 5T0020H323000T

Sofort verfügbar
Lieferung 5. – 6. Oktober

Größe

32x3

30,20 €

5T00.20 Winkelkupplung 90° 40x3.5

Art.Nr.: 1001.1305

HAN: 5T0020H403500T

Sofort verfügbar
Lieferung 5. – 6. Oktober

Größe

40x3.5

61,26 €

5T00.20 Winkelkupplung 90° 50x4

Art.Nr.: 1001.1306

HAN: 5T0020H504000T

Lieferung 20. – 21. Oktober

Größe

50x4

125,43 €

5T00.20 Winkelkupplung 90° 63x4.5

Art.Nr.: 1001.1307

HAN: 5T0020H634500T

Knapper Lagerbestand
Lieferung 5. – 6. Oktober

Größe

63x4.5

265,52 €

SANITEC · Pressfittinge für Mehrschichtverbundrohre

SAFE_PRESS

Die SAFE_PRESS Pressfittinge aus Messing CW617N mit Edelstahlhülse AISI 304 decken Sanitär-, Heizungs- und ölfreie Druckluftinstallation mit einem einzigen System ab. Die integrierte Leak Before Press (LBP)-Funktion macht unverpresste Verbindungen sofort durch Leckage erkennbar — maximale Sicherheit bereits vor der Inbetriebnahme.

Leak Before Press (LBP) DVGW · ÖVGW Messing CW617N Edelstahl AISI 304 Trinkwasser (UBA) Unter Putz zulässig

Vorteile

Leak Before Press (LBP)

Unverpresste Verbindungen bleiben undicht und sind sofort erkennbar — verhindert verdeckte Schäden nach der Inbetriebnahme.

Dielektrischer Ring · 4 Sichtfenster

Verhindert galvanische Korrosion zwischen Aluminium und Messing. Die vier Fenster ermöglichen die visuelle Einsteckkontrolle direkt auf der Baustelle.

Doppelter EPDM O-Ring

Zwei O-Ringe sichern dauerhaft zuverlässige Abdichtung — auch bei Druckschwankungen, Temperaturwechseln und langen Standzeiten.

Klemmbüchse Edelstahl AISI 304

Hochkorrosionsbeständige Außenhülse — für dauerhaft sichere Verbindungen auch bei Unterputz- und Unterflurverlegung.

Konisches Gewinde R (UNI EN 10226-1)

Normgerechter Gewindeanschluss für universelle Kompatibilität mit allen gängigen Armaturen, Verteilern und Fittingen.

Volle Rückverfolgbarkeit

Datumscode auf jedem Fitting ermöglicht lückenlose Chargen- und Produktionsverfolgung — wichtig für Qualitätssicherung und Gewährleistung.

Anwendungsbereich & Betriebswerte

Anwendung	Min. Temp.	Max. Temp.	Max. Druck
Trinkwasser	−20 °C	+120 °C	10 bar
Warmwasser	−20 °C	+120 °C	10 bar
Kühlung	−20 °C	+120 °C	10 bar
Heizkörper	−20 °C	+120 °C	10 bar
Fußbodenheizung	−20 °C	+120 °C	10 bar
Bewässerung	−20 °C	+120 °C	10 bar
Druckluft (ölfrei)	−20 °C	+120 °C	10 bar

* Betriebstemperatur: −20 °C / +95 °C dauerhaft. −20 °C nur mit Frostschutzmittel (Glykol max. 30 %).

Technische Daten

Gehäusematerial	Messing CW617N
Klemmbüchse	Edelstahl AISI 304
Dicht-O-Ring	EPDM (doppelt)
Visierring	Polyamid (PA), dielektrisch
Gewindeanschluss	R konisch — UNI EN 10226-1
Zangenprofile	TH · H · U
Verlegung	Unter Putz / Unter Flur zulässig

Presskonturen

Ø Dimension	TH	H	U
16 × 2,0
20 × 2,0
26 × 3,0
32 × 3,0
40 × 3,5
50 × 4,0
63 × 4,5

Zulassungen & Normen

DVGW

Systemzulassung Deutschland — geprüftes Rohrleitungssystem für Gas und Wasser.

ÖVGW

Systemzulassung Österreich — anerkanntes Qualitätszeichen für Gas- und Wasserinstallation.

UBA-Positivliste

Trinkwasserkonform — alle verwendeten Materialien entsprechen den Anforderungen des Umweltbundesamts.

UNI EN 10226-1

Konisches Gewinde R zertifiziert — normgerechter Anschluss für universelle Kompatibilität.

Montageanweisung

Rohr schneiden

Rechtwinklig zur Rohrachse schneiden — keine Stichsägen oder Schleifscheiben. Empfohlen: Art. 1495 (bis Ø 32 mm) / Art. 1683 (ab Ø 32 mm).

Kalibrieren & Entgraten

Rohrform wiederherstellen und Grat vollständig entfernen — Gratreste beschädigen die O-Ringe. Werkzeug im Uhrzeigersinn eindrehen. Empfohlen: Art. 1498SET.

Rohr einstecken

Rohr bis zum Anschlag einführen. Sitz durch alle 4 Sichtfenster kontrollieren. Gleitmittel: lebensmittelechtes Silikonöl oder Wasser.

Verpressen

Ringmutter und Büchse auf korrektem Sitz prüfen. Fitting in Presszange positionieren. Nur nicht abgenutzte Backen verwenden. Zange vollständig schließen.

Hinweis: Bei Unterputzverlegung Metallteile angemessen schützen. Direktes Verbinden des Rohres mit Kesseln oder Wärmequellen ist nicht zulässig — mindestens 1 m Metallrohr vorschalten. Übermäßiger Einsatz von Dichtmitteln (Hanf, PTFE) kann zu Spannungsrissen im Fitting führen.

* Irrtümer vorbehalten. Alle Angaben gemäß Herstellerdatenblatt.

DatenblattTechnisches Datenblatt 5T00

ZertifikatOEVGW W1.869 5T00
