Sanitec · Fußbodenheizung

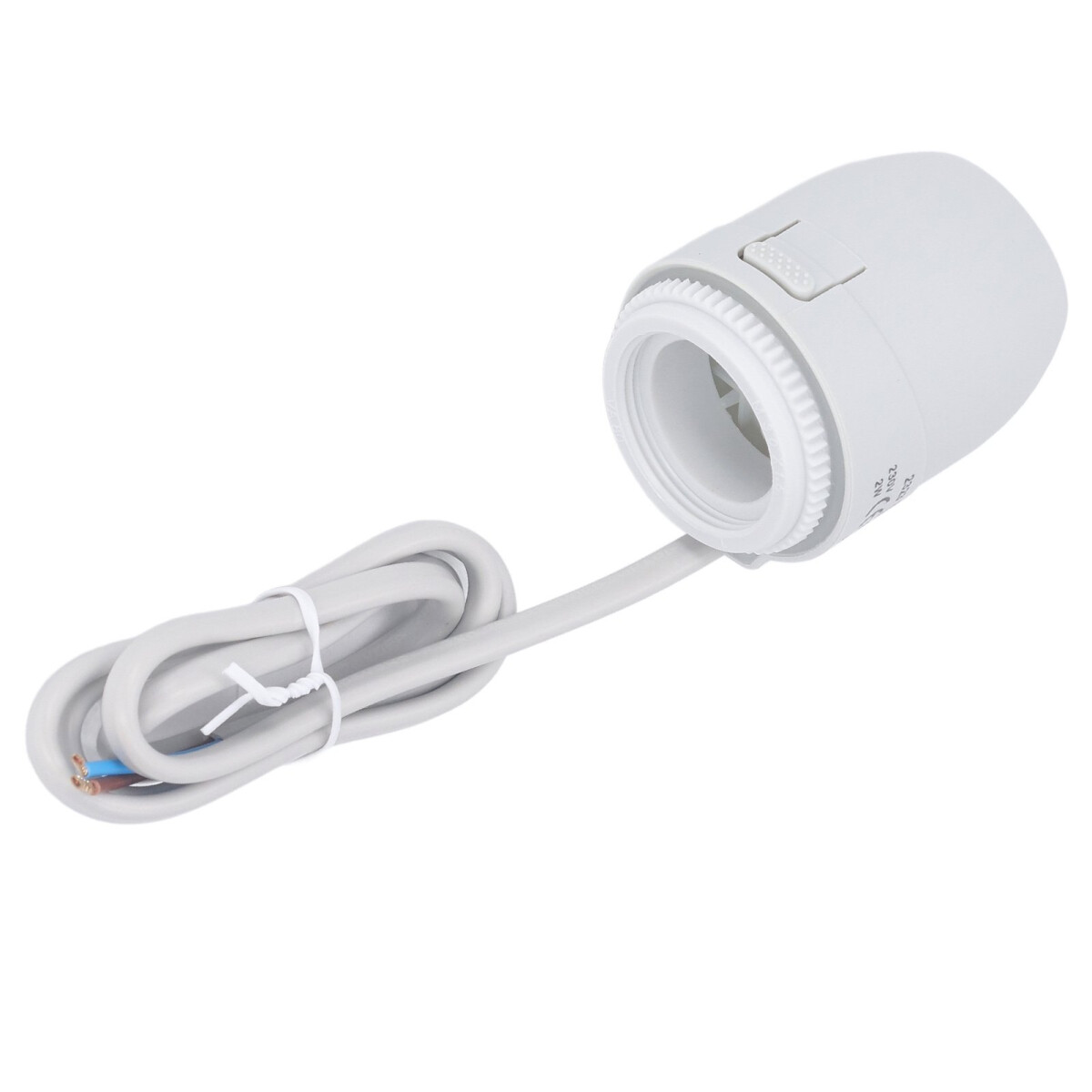

Elektrothermischer Stellantrieb NC
2 Modelle · STA230V-NC (230 V) & STA24V-NC (24 V) · stromlos geschlossen
Der Sanitec Stellantrieb öffnet und schließt die Heizkreisventile des Fußbodenheizungsverteilers – angesteuert vom Raumthermostat. Als NC-Ausführung (stromlos geschlossen) bleibt das Ventil ohne Spannung sicher zu; liegt Spannung an, öffnet der Antrieb innerhalb von 3–5 Minuten. Die Montage erfolgt werkzeuglos per Überwurfmutter M30 × 1,5 direkt auf dem Verteilerventil, die gut sichtbare Hubanzeige zeigt den Betriebszustand auf einen Blick. Mit Schutzart IP54 und geprüfter Sicherheit (EN 60730, TÜV GS, CE, RoHS) ist er für den Dauereinsatz im Verteilerschrank ausgelegt.
Vorteile
Sicher bei Stromausfall
NC-Prinzip: Ohne Spannung schließt das Ventil selbsttätig – kein unkontrolliertes Durchströmen des Heizkreises.
Geräuschloser Betrieb
Elektrothermisches Arbeitsprinzip ohne Motor: völlig lautlos – ideal für Wohn- und Schlafbereiche.
Sichtbare Hubanzeige
Beim Öffnen hebt sich die Anzeigekappe sichtbar an – der Betriebszustand jedes Heizkreises ist sofort erkennbar.
Werkzeuglose Montage
Überwurfmutter von Hand aufschrauben, Antrieb aufdrücken, fertig – Demontage per Entriegelungstaste. Keine Rohrzange nötig.
Kompakt & robust
Nur 57 mm hoch – passt auch in enge Verteilerschränke. Gehäuse aus glasfaserverstärktem PA66, Schutzart IP54.
Universell einsetzbar
Standardgewinde M30 × 1,5 – passend für die Sanitec Edelstahlverteiler und gängige Ventiladapter.

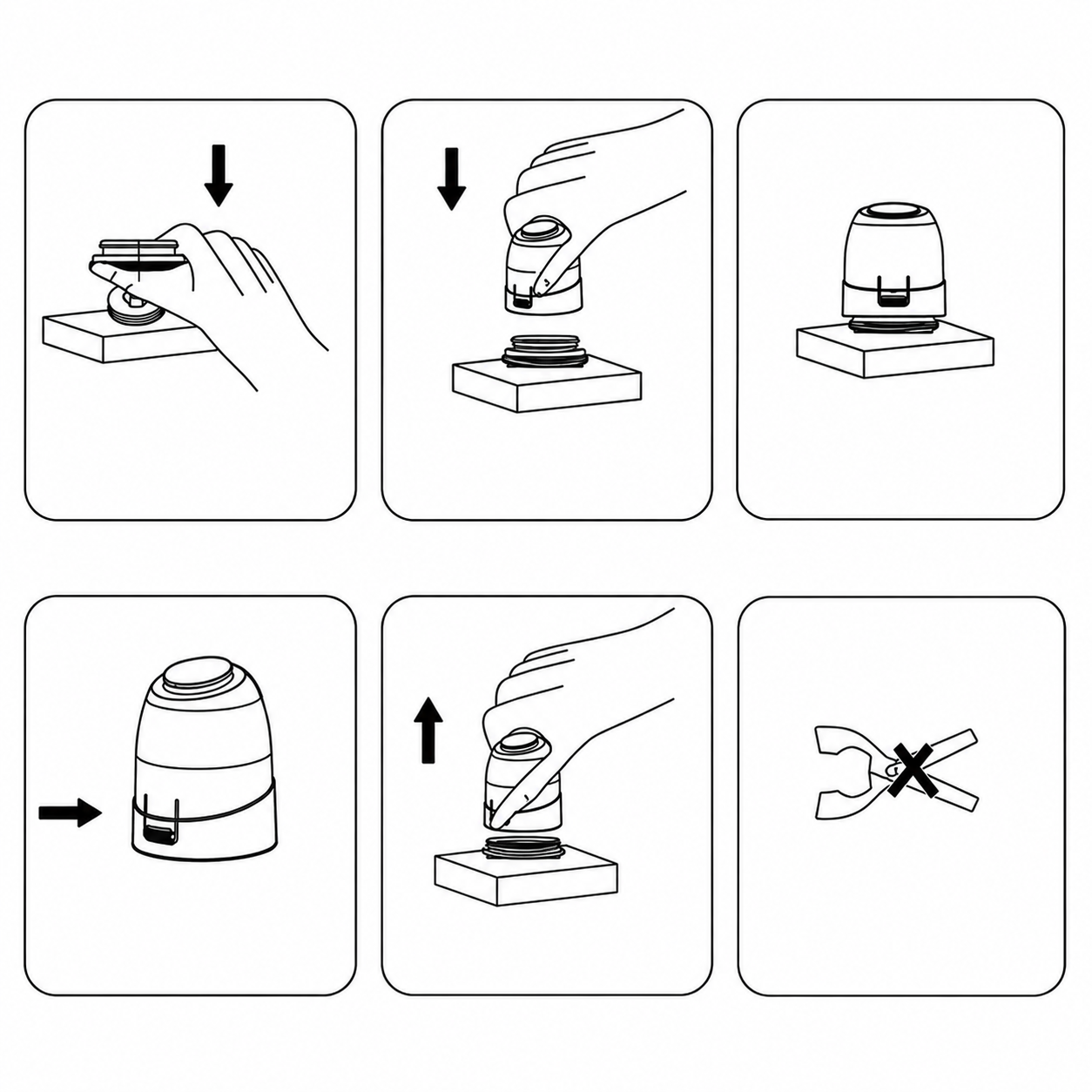

Montage & Demontage
Montage: Überwurfmutter im Uhrzeigersinn von Hand auf das Ventil schrauben, Stellantrieb ausrichten und gerade aufdrücken, bis er einrastet – Sitz prüfen, fertig.
Demontage: Entriegelungstaste drücken und den Antrieb gerade nach oben abziehen.

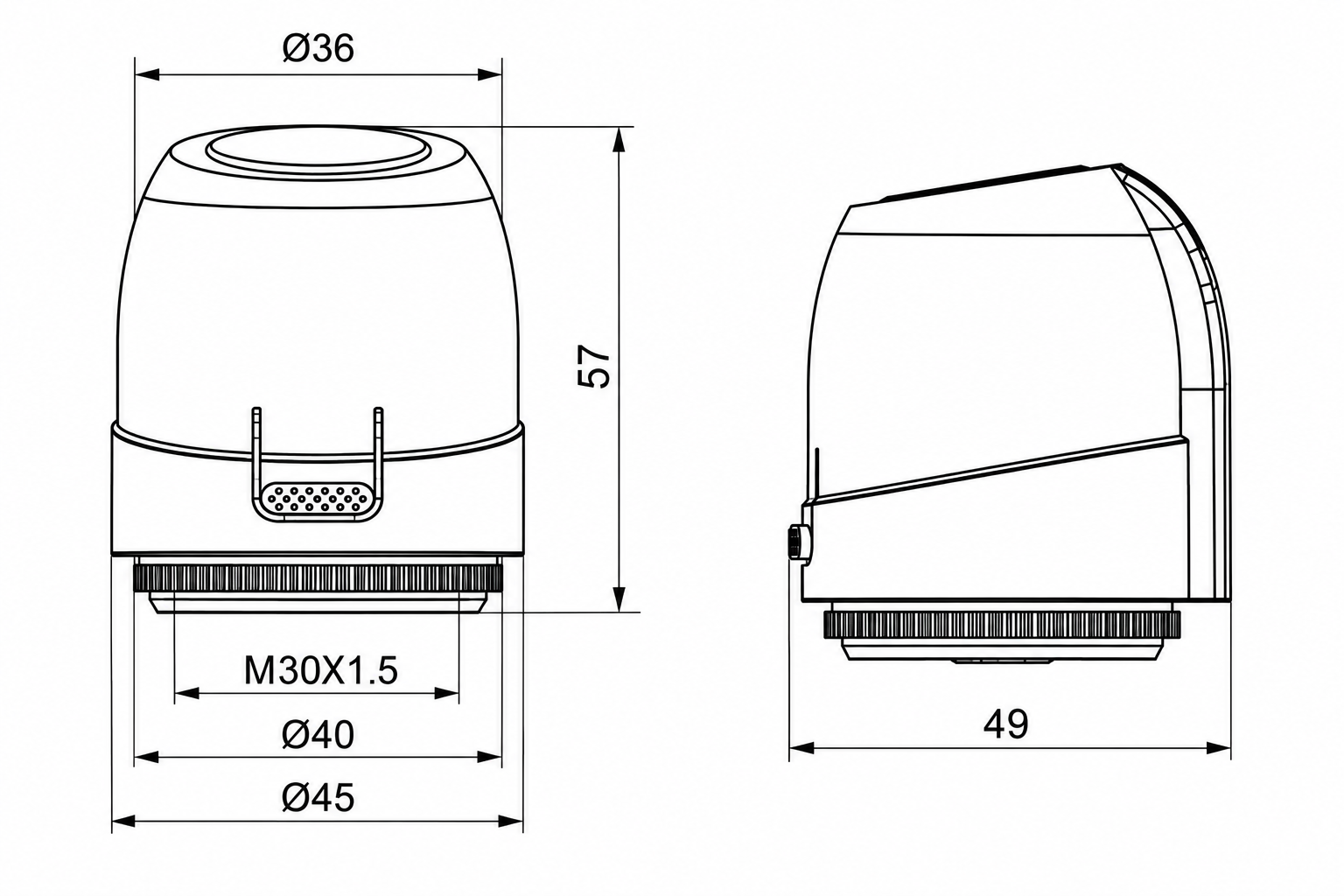

Abmessungen
Kompaktmaß
57 mm
Bauhöhe · Ø 45 mm Fuß · M30 × 1,5
Technische Daten
| Eigenschaft | STA230V-NC Art.Nr. 1607.1101 |
STA24V-NC Art.Nr. 1607.1102 |
|---|---|---|
| Spannung | 230 V | 24 V |
| Betriebsart | NC – stromlos geschlossen | |
| Leistungsaufnahme | 2 W | |
| Stellkraft | 110 N | |
| Hub | 4,0 ± 0,5 mm | |
| Reaktionszeit | 3 – 5 Minuten | |
| Betriebstemperatur | −5 – +60 °C | |
| Anschlussgewinde | M30 × 1,5 (Innengewinde) | |
| Kabellänge | ≥ 700 mm | |
| Schutzart | IP54 | |
| Norm / Zulassungen | EN 60730 · TÜV GS · CE · RoHS | |
| Gehäusematerial | PA66 + 30 % GF (glasfaserverstärkt) | |
| Abmessungen | 57 mm hoch · Ø 36/45 mm · Seite 49 mm | |
Passend dazu
Der Stellantrieb ist die ideale Ergänzung zum Sanitec Fußbodenheizungs-Sortiment:
Lieferumfang
* Irrtümer vorbehalten. Alle Angaben gemäß Herstellerdatenblatt.
