HSE® Tempergussfittings — DIN EN 10242, Symbol A
Gewindefittings aus Temperguss für die Rohrinstallation in Trinkwasser- und Gasleitungen. Gefertigt nach DIN EN 10242 (Design-Symbol A) und lieferbar in feuerverzinkter sowie schwarzer Ausführung von 1/8″ bis 4″ (DN 6 – DN 100). Die winkelgenau geschnittenen Whitworth-Gewinde nach EN 10226 sorgen für hohe Dichtkraft bei exakter Rohrführung; die verzinkte Ausführung erhält eine rund 50 % dickere Zinkschicht als die Norm fordert. DVGW- und SVGW-zertifiziert.
Betriebsdruck
25 bar
−20 bis +120 °C nach EN 10242
Druck & Temperatur
Werte zwischen 120 °C und 300 °C werden interpoliert (EN 10242).
Gefertigt nach EN 10242 und geeignet für den Temperaturbereich von −20 °C bis +300 °C. Bei 300 °C beträgt der zulässige Betriebsdruck 20 bar.
Vorteile
Geprüfte Qualität
Erfüllen alle Vorgaben der DIN EN 10242 (Design-Symbol A); die Produktion wird regelmäßig von der MPA überwacht.
+50 % Verzinkung
Feuerverzinkte Ausführung mit ca. 50 % dickerer Zinkschicht als die Norm fordert — für eine längere Lebensdauer.
Trinkwasser & Gas
Seit vielen Jahren DVGW- und SVGW-zertifiziert und damit ohne Einschränkung für Trinkwasser und Gas einsetzbar.
Präzise Gewinde
Winkelgenau geschnittene Whitworth-Gewinde nach EN 10226 — für hohe Dichtkraft bei exakter Rohrführung.
Hohe Druckbeständigkeit
Geeignet für −20 bis +300 °C und bis zu 25 bar Betriebsdruck gemäß EN 10242.
Zwei Ausführungen
Lieferbar feuerverzinkt oder schwarz in den Größen 1/8″ bis 4″ (DN 6 – DN 100).

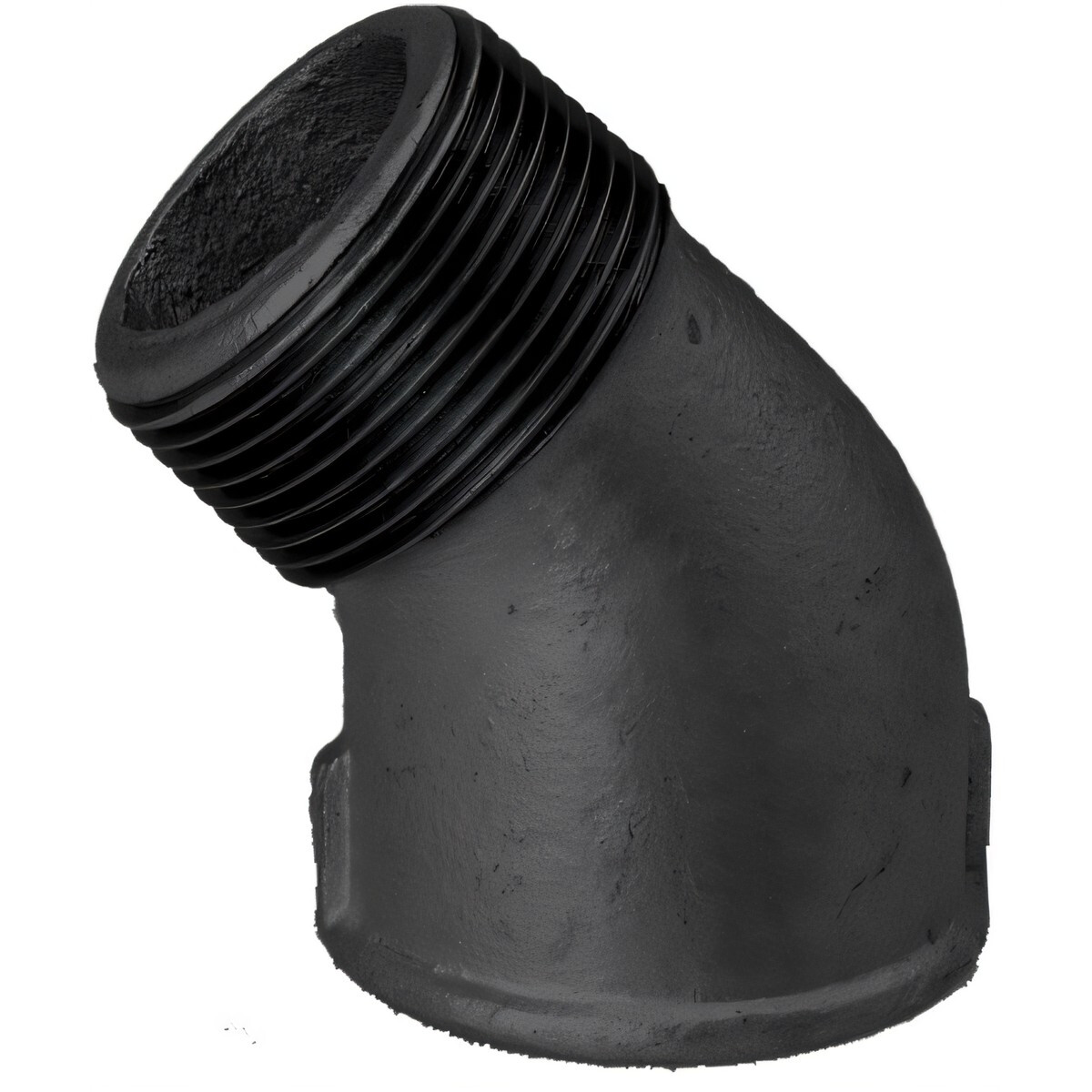

Gewindeausführung

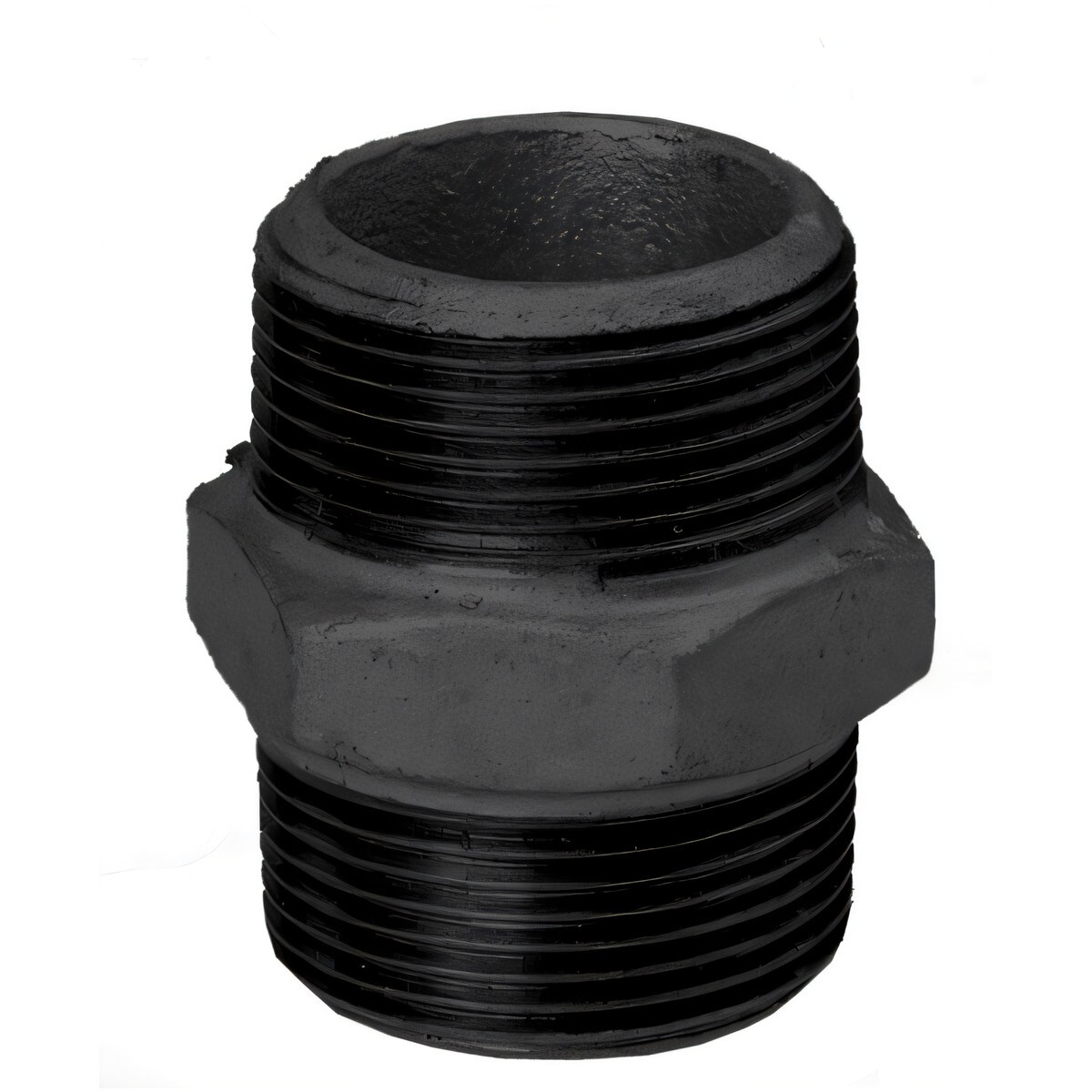

Konische Gewinde (Außengewinde)
Metallisch dichtend nach DIN EN 10226-1 (ehem. DIN 2999) — zusätzlich mit Hanf oder Teflonband abgedichtet.
Zylindrische Gewinde (Innengewinde)
Nicht selbstdichtend nach DIN ISO 228-1 — erfordern eine separate Dichtung.
Whitworth-/BSP-Gewinde mit 55° Flankenwinkel (gegenüber 60° bei metrischem oder NPT-Gewinde).
Werkstoff & Ausführung
| Werkstoff | Temperguss (Malleable Iron) |
| Norm | DIN EN 10242 · Design-Symbol A |
| Ausführungen | feuerverzinkt · schwarz |
| Verzinkung | Schmelztauchverfahren · ca. 50 % dicker als Norm |
| Gewinde | Whitworth/BSP · EN 10226-1 / ISO 228-1 |
| Größenbereich | 1/8″ – 4″ (DN 6 – DN 100) |
Betrieb & Dichtung
| Betriebsdruck | bis 25 bar (−20 bis +120 °C) |
| bei +300 °C | 20 bar |
| Temperaturbereich | −20 °C bis +300 °C |
| Flankenwinkel | 55° (Whitworth/BSP) |
| konisch dichtend | metallisch (EN 10226-1) |
| zylindrisch dichtend | mit Dichtmittel (ISO 228-1) |
Abmessungen (Zoll / DN / mm)
| Zoll | Nennweite DN | Rohr-Außen-Ø (mm) |
|---|---|---|
| 1/8″ | 6 | 10,2 |
| 1/4″ | 8 | 13,5 |
| 3/8″ | 10 | 17,2 |
| 1/2″ | 15 | 21,3 |
| 3/4″ | 20 | 26,9 |
| 1″ | 25 | 33,7 |
| 1¼″ | 32 | 42,4 |
| 1½″ | 40 | 48,3 |
| 2″ | 50 | 60,3 |
| 2½″ | 65 | 76,1 |
| 3″ | 80 | 88,9 |
| 4″ | 100 | 114,3 |
Anwendungsgebiete
Trinkwasser
Verzinkte Ausführung, DVGW/SVGW-zertifiziert
Gas
Gasinstallationen, DVGW/SVGW-zertifiziert
Zulassungen & Normen
|
DIN EN 10242
|
Gewindefittings aus Temperguss · Design-Symbol A |
|
EN 10226-1
|
Kegeliges Whitworth-Rohrgewinde, metallisch dichtend (ehem. DIN 2999) |
|
DIN ISO 228-1
|
Zylindrisches Whitworth-Rohrgewinde, nicht selbstdichtend |
|
DVGW
|
Zulassung Gas & Wasser, Deutschland (Reg.-Nr. NV-7641BM0365) |
|
SVGW
|
Zulassung Gas & Wasser, Schweiz (Zert.-Nr. 0902-5506) |
* Irrtümer und technische Änderungen vorbehalten. Alle Angaben gemäß Herstellerkatalog HSE® Tempergussfittings (Hermann Schmidt, Ausgabe 01/2023).
