SANITEC · PAKTERMO · EN 15266
Fittinge für Edelstahl-Wellrohr Gas
Die PAKTERMO EN 15266 Fittinge gewährleisten durch die Qualität ihrer Komponenten eine langlebige und sichere Verbindung. Das speziell entwickelte Schnellverbindungssystem ermöglicht eine einfache Montage — der integrierte Phosphorbronze-Mechanismus presst den flexiblen Wellschlauch beim Anziehen sicher zusammen und maximiert die Installationssicherheit.
Die Montage muss gemäß den PAKTERMO Installationsanweisungen erfolgen. Alle Systemkomponenten müssen PAKTERMO-Markenprodukte sein.
Vorteile
Schnelle & einfache Montage
Weniger Verbindungsstellen als bei starren Rohrsystemen — deutlich reduzierter Montageaufwand und schnellere Installation.
Langlebig & robust
Wellrohr aus hochwertigem Edelstahl AISI 316L, wärmebehandelt für höhere Flexibilität. Fittinge aus Kupferlegierung — korrosionsbeständig und langlebig.
Erdbebensicher
Flexibles System reduziert das Gasleckagerisiko bei Erdbeben erheblich — deutlich sicherer als starre Kupfer- oder Stahlrohrleitungen.
Technische Daten · Materialien
| Wellrohr | Edelstahl AISI 316L |
| Überwurfmutter | Messing CW617N |
| Dicht-O-Ring | NBR |
| Klemmmechanismus | Phosphorbronze |
| Außenummantelung | Polyolefin (gelb) |
| Max. Betriebsdruck | 0,5 bar |
Mindestbiegeradien & Anzugsdrehmomente
| Nennweite | Min. Bieger. (mm) | Moment min. (Nm) | Moment max. (Nm) |
|---|---|---|---|
| DN 15 | 25 | 65 | 95 |
| DN 20 | 30 | 90 | 130 |
| DN 25 | 45 | 105 | 150 |
| DN 32 | 60 | 125 | 170 |
| DN 40 | 76 | 240 | 300 |
| DN 50 | 100 | 320 | 370 |
Kleinere Biegeradien erhöhen den Druckverlust. Rohr beim Anziehen der Mutter fixiert halten.
Abmessungen
| Code | Nennweite | d0 — Innen-Ø (mm) | d1 — Außen-Ø Rohr (mm) | d2 — Außen-Ø Hülse (mm) | d3 — Außen-Ø Mutter (mm) |
|---|---|---|---|---|---|
| P2615 | DN 15 | 16,00 | 21,40 | 22,50 | 24,70 |
| P2620 | DN 20 | 20,00 | 24,30 | 25,40 | 27,60 |
| P2625 | DN 25 | 25,00 | 31,20 | 32,30 | 34,50 |
| P2632 | DN 32 | 32,00 | 38,70 | 39,80 | 42,00 |
| P2640 | DN 40 | 40,00 | 46,70 | 47,90 | 50,10 |
| P2650 | DN 50 | 50,00 | 58,00 | 59,20 | 61,40 |
Alle Maße in Millimetern.
Lieferprogramm

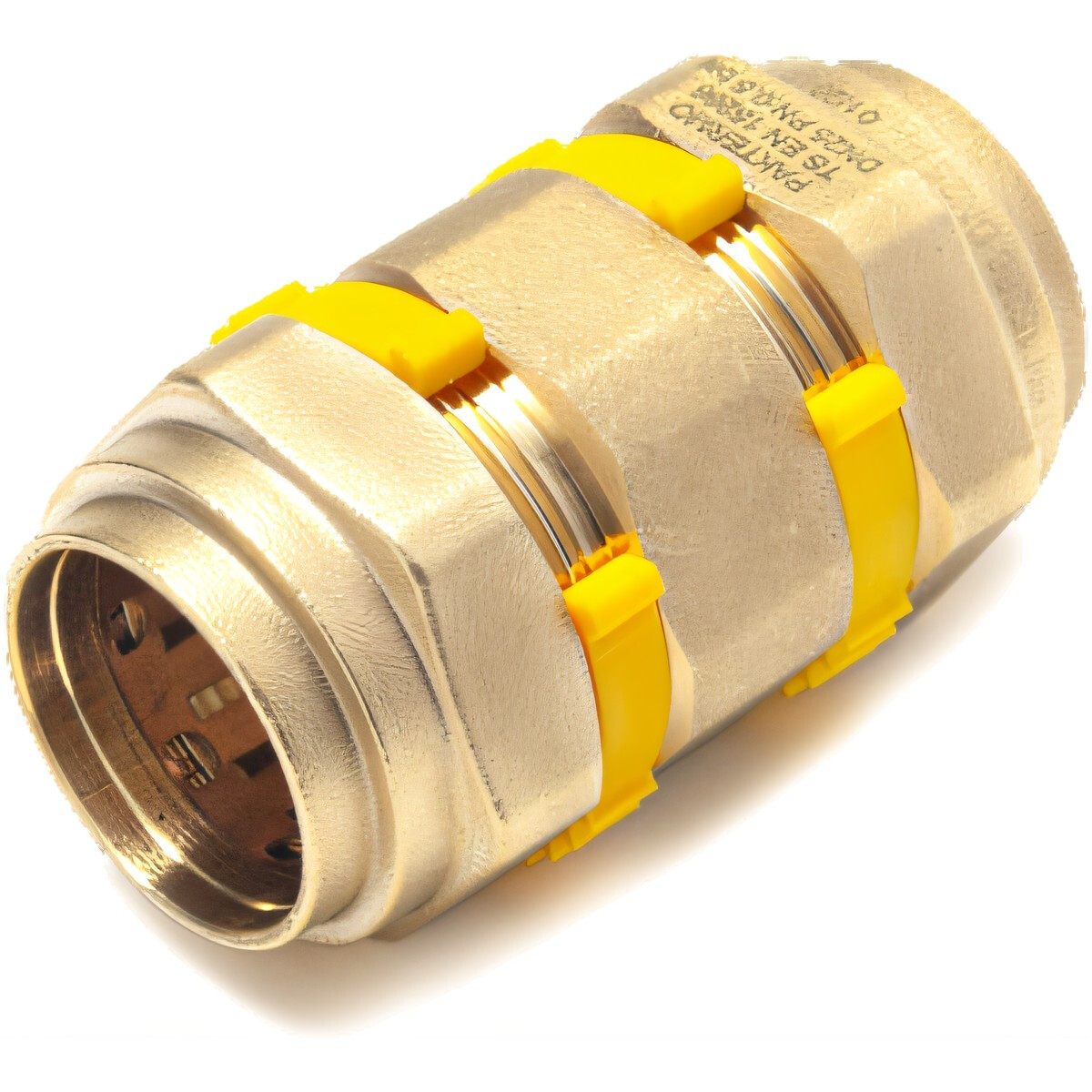

Das Sortiment umfasst Kupplungen (gerade und reduziert), T-Stücke (gleich und reduziert), Übergangsstücke mit AG und IG für alle gängigen Gewindemaße, Wandwinkel 90° sowie Winkelübergänge mit AG — verfügbar in den Nennweiten DN 20 bis DN 40 mit Gewindeanschlüssen von ½" bis 1½".
Zulassungen & Normen
* Irrtümer vorbehalten. Alle Angaben gemäß Herstellerangaben — PAKTERMO A.Ş., Bursa / Türkei.
